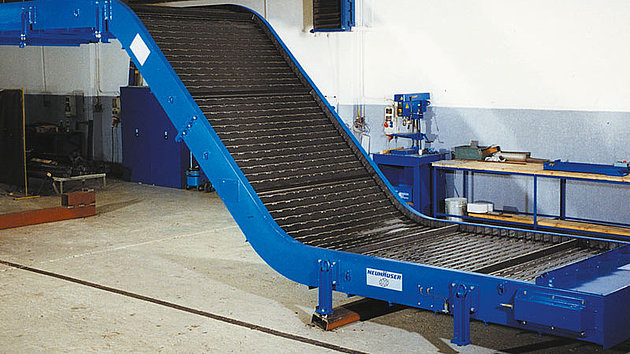

Przenośnik zawiasowy / płytkowy
Nasze przenośniki płytowe- stalowe z taśma segmentowa , cechujące się wysoką niezawodnością, znajdują zastosowanie przede wszystkim w utylizacji odpadów z tłoczenia, a także w transporcie różnorodnych elementów, takich jak śruby, części odlewnicze ciśnieniowe oraz pozostałości powstałe przy obróbce. Konstrukcja opiera się na wykrojonych segmentach przegubowych, które – dzięki bocznie zamontowanym krawędziom rowków oraz łańcuchom łączonym poprzecznymi prętami – tworzą system analogiczny do spawanych taśm, zapewniając stabilność i efektywność pracy. W szczególności przenośniki dedykowane do utylizacji maszyn do odlewania ciśnieniowego zostały zaprojektowane tak, aby żadne elementy odlewnicze, nawet te z bardzo ostrymi i szpiczastymi częściami, nie mogły się zaklinować ani osadzić. Urządzenia te stanowią cenne uzupełnienie sprawdzonego przenośnika pochylnie przesuwającego, który doskonale sprawdza się przy transporcie ferromagnetycznych wiórów, złomu oraz elementów sypkich. Dzięki niemal całkowitej niezależności od rodzaju przewożonego materiału, znajdują zastosowanie zarówno przy pojedynczych maszynach (jako przenośniki wiórów lub elementów sypkich), jak i w centralnych zakładach utylizacyjnych, gdzie w solidnej konstrukcji służą między innymi do efektywnego transportu zapakowanego złomu lub dużych kawałków odpadów blacharskich.
Przenośnik zawiasowy / płytkowy
Oferujemy kompleksowe systemy zbierania złomu, specjalizując się w całkowicie zautomatyzowanym załadunku kontenerów na złom, wraz z systemami umożliwiającymi ich szybką wymianę. Nasze instalacje do utylizacji opierają się na trwałej, stalowej konstrukcji szkieletowej, a w razie potrzeby wykorzystujemy obracające się szczotki lub napędy wibracyjne do czyszczenia taśmy, co zapewnia łatwą konserwację oraz długotrwałą niezawodność pracy urządzenia.
W technologii odzysku wykorzystywane są stalowe przenośniki taśmowe z segmentami przegubowymi, stosowane jako systemy transportu zanurzeniowego (tzw. przenośniki wyrzutowe) dla lżejszych elementów odlewniczych, takich jak śruby, koła zębate stożkowe czy pierścienie łożyskowe o wadze od 1 do 5 kg za sztukę, używanych w kąpielach chłodzących wodą, emulsjami lub olejem.
Nasze przenośniki dedykowane do utylizacji złomu powstałego przy tłoczeniu, zostały zaprojektowane w taki sposób, aby cienkie elementy blachowe, nawet te o wyjątkowo ostrych i spiczastych kształtach, nie mogły zaklinować się ani utkwić. Dzięki bardzo ciasnym szczelinom w przegubach, gładkiej i równej powierzchni taśmy oraz otaczającym ją z obu stron krawędziom, przestrzeń transportowa jest precyzyjnie ograniczona, co eliminuje ryzyko zacięć.
Przenośnik zawiasowy / płytkowy
| pas płytowy zawiasowy | Przenośniki płytowe przegubowe firmy NEUHÄUSER charakteryzują się wysoką trwałością i od lat przekonują naszych klientów długą żywotnością. Sekret jakości tkwi w ponad 30-letnim doświadczeniu w zakresie przenośników taśmowych przegubowych w zakresie transportu wiórów, złomu i elementów konstrukcyjnych. Nasze przenośniki płytowe przegubowe są dostępne z podziałką łańcucha: 38,1 mm, 63 mm, 100 mm i 160 mm. Ciągłe płytki zawiasowe mogą być gładkie, płaskie, perforowane lub wgłębione. W przypadku szczególnie wymagających zastosowań przenośniki płytowe NEUHÄUSER mogą zostać dodatkowo wzmocnione płaskownikami stalowymi. Boczne panele i krawędzie rynien zapobiegają przedostawaniu się części do obszaru łańcucha. |
| Rodzaj pasa o podziałce 38mm |  |
| Szerokość pasa | Pas przy podziałce 38 mm występuje w szerokości od 150 mm , 200mm , 250 mm do 1000 mm |

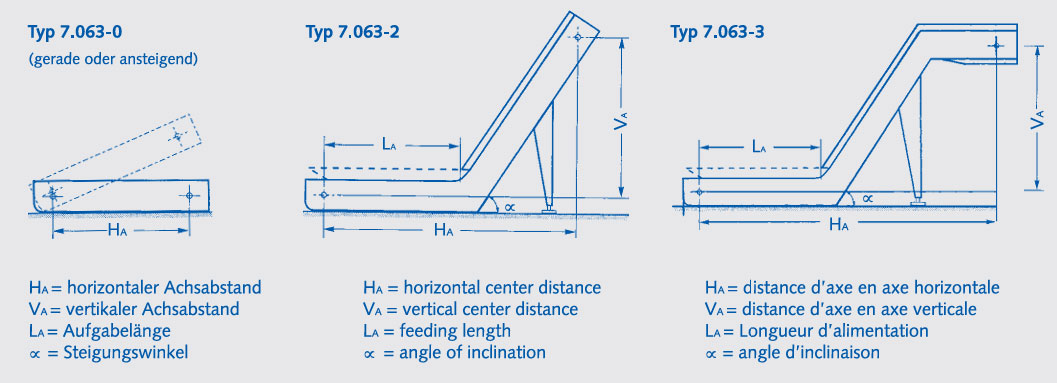

| Możliwy kąt wznoszenia przenośnika | Katy wznoszenia przenośnika dla rodzaju tego pasa wynoszą: 30, 45, 60, 75 stopni |
| Rodzaj pasa o podziałce 63 mm |  |
| Szerokość pasa | Pas przy podziałce 38 mm występuje w szerokości od 150 mm , 200mm , 250 mm do 1500 mm |
| Możliwy kąt wznoszenia przenośnika | Kąty wznoszenia przenośnika dla rodzaju tego pasa wynoszą: 30, 45, 60, 75 stopni |
| Rodzaj pasa o podziałce 100 mm |  |
| Szerokość pasa | Pas przy podziałce 38 mm występuje w szerokości od 150 mm , 200mm , 250 mm do 2000 mm |
| Możliwy kąt wznoszenia przenośnika | Kąty wznoszenia przenośnika dla rodzaju tego pasa wynoszą: 30, 45, 60, 75 stopni |
| Rodzaj pasa o podziałce 160 mm |  |
| Szerokość pasa | Pas przy podziałce 160 mm występuje w szerokości od 150 mm , 200mm , 250 mm do 2000 mm |
| Możliwy kąt wznoszenia przenośnika | Kąty wznoszenia przenośnika dla rodzaju tego pasa wynoszą: 30, 45, 60, 75 stopni |
- Konfiguracja łańcucha i nośniki
- Alternatywy napędowe
- Wzmocnienie wielu pasów i segmentów
- Powierzchnia i skrzydła boczne
- Segmenty spawane lub tłoczone
- Testy z częściami klienckimi
Do pobrania
- przenośnik zawiasowy – wersja angielska i niemiecka
Rodzaje taśm
Powierzchnia gładka
Powierzchnia perforowana
Powierzchnia wytłaczana
Powierzchnia wzmacniana
Segmenty zawiasów
Transport ciężkich odlewów lub rozgrzanych do czerwoności odkuwek w ekstremalnych warunkach, takich jak wysoka temperatura, zgorzelina, obecność piasku i wody, wymaga użycia wyjątkowo wytrzymałych taśm przenośnikowych. Nasze przenośniki taśmowe z zawiasami, w których segmenty zawiasowe są całkowicie spawane, spełniają te wymagania.
Pod względem konstrukcyjnym projektowanie segmentu zawiasu niemal nie napotyka ograniczeń. Standardowo wykorzystywane profile stalowe lub stalowe blachy, opcjonalnie wzmacniane, są spawane do oczek zawiasowych wykonanych z bezszwowych, ciągnionych rur stalowych, zazwyczaj o płaskiej powierzchni. Dzięki tej elastyczności i możliwości ustalenia precyzyjnych wymiarów szczeliny między zawiasami, dostosowanych do temperatury przewożonego materiału, każda taśma stanowi unikalne rozwiązanie, idealnie dopasowane do specyfiki transportowanego ładunku.
Nasze przenośniki taśmowe z segmentami przegubowymi wyposażone są w tłoczone ogniwa zawiasowe, wykonane z odpornej stali walcowanej zarówno na zimno, jak i na gorąco. Dzięki swojej wszechstronności znajdują zastosowanie nie tylko w przemyśle metalowym, ale również w wielu innych obszarach. Szeroka gama dostępnych rozwiązań technicznych pozwala na opracowanie dedykowanych systemów, idealnie dopasowanych do specyficznych wymagań transportowych.
Ciągłe segmenty zawiasowe, ustawione na zadanej szerokości użytkowej, wraz z równą powierzchnią pasa – uzyskaną dzięki płaskim korbom o minimalnych szczelinach ruchu – skutecznie zapobiegają zacinaniu się przewożonych materiałów. Ze względu na wyjątkową niezawodność, nasze przenośniki taśmowe z przegubami są również wykorzystywane do utylizacji odpadów powykrawarkowych.
